随着新能源汽车产业快速发展，动力电池的安全性与能量密度成为关键瓶颈。传统液态锂离子电池因有机电解液易燃易爆问题，安全风险突出，而全固态电池采用固态电解质，可显著提升安全性能并突破能量密度极限。其中，氧化物固态电解质凭借对空气/水分稳定、热稳定性好、电化学窗口宽等优势，成为最具产业化潜力的技术路线之一。
东风汽车集团有限公司研发总院黄毅等人的综述论文系统梳理了主流氧化物固态电解质的结构特征、锂离子传输机理及性能提升策略，为高性能固态电池开发提供了理论支撑与技术路径。
一、氧化物固态电解质的优势与挑战
目前，国内氧化物固态电解质已经处于市场验证阶段，发展速度非常快。与硫化物、聚合物电解质相比，氧化物体系化学结构稳定、工艺难度较低、离子电导率较高，是当前重点研究方向。
氧化物体系分为薄膜型与非薄膜型两类；薄膜型主要采用锂磷氧氮（LiPON）非晶态氧化物作为电解质材料，非薄膜型则指除LiPON以外的晶体氧化物电解质，包括石榴石型、LISICON/NASICON型、钙钛矿型、反钙钛矿型等。
用作固态电解质的材料需要满足以下条件：
结构内部存在大量的空位或间隙使离子可以通过，以保证离子的高迁移率；
具有较低的活化能以促进离子迁移；
具备以三维结构为固体框架、通道中允许锂离子迁移而不破坏的结构；
具有高度极化的阴离子，以适应通过共价键迁移的离子。
尽管积累了大量实验数据，但“结构-电导率”关联的系统理论梳理仍显不足。本文聚焦离子电导率这一核心问题，从晶体结构特征出发，剖析传输动力学与宏观性能的内在联系，并评估产业化前景。

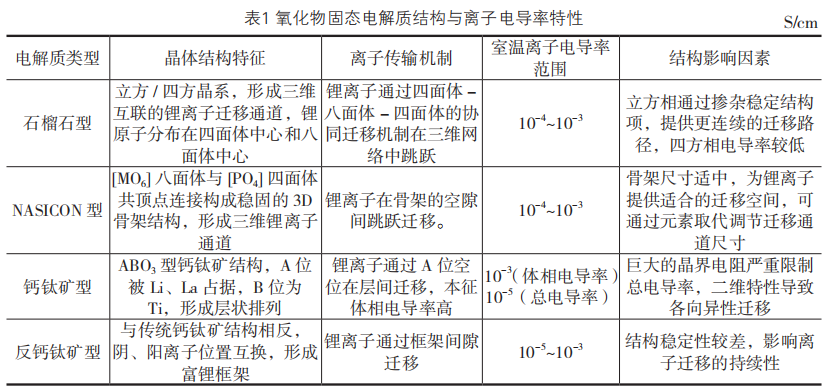

二、主流氧化物固态电解质类型解析
2.1 石榴石型固态电解质（最具应用前景之一）
石榴石型固态电解质化学式为LiₓLa₃M₂O₁₂（M=Nb,Ta,Zr），其最大亮点是三维互联的锂离子迁移通道。锂离子可以在四面体和八面体中心之间来回跳跃，路径四通八达，不挑方向。这种结构让它既能达到10⁻⁴～10⁻³ S/cm的高电导率，又保持较好的机械和化学稳定性。
代表材料：LLZO（Li₇La₃Zr₂O₁₂）及其掺杂改性体系
性能：早期室温离子电导率约1×10⁻⁶ S/cm，通过Ga、Nb等掺杂可提升至1×10⁻³ S/cm。
关键突破在于“掺杂”。例如，用镓（Ga）取代部分锂位，不仅产生空位，还会让晶格发生畸变，相当于把“通道门”撑大了一些，锂离子跑起来更轻松。实验数据显示，掺杂Ga的LLZGO电解质，室温离子电导率可达1.16×10⁻³ S/cm，致密度极高，已形成完整的陶瓷结构。
局限：对潮湿环境敏感，易形成表面碳酸盐导致性能下降。可通过干燥气氛烧结、LiF改性或多元素掺杂（如Ta、Nb、Y）提升空气稳定性。
2.2 LISICON/NASICON型固态电解质（商业化前景最高）
LISICON是一类化学式为Li₂+₂ₓZn₁₋ₓGeO₄（LZGO）的固态材料。LISICON型电解质的主要优势体现在与电极的兼容性好，但室温电导率很低、热稳定性差、易与CO₂发生反应等缺点限制了其应用，目前研究较少，但其结构衍生出的硫代LISICON系列是当前超高离子电导率固态电解质的研究热点之一。
NASICON 原本是钠离子导体的结构，后来“平移”到锂电领域，表现同样出色。NASICON的通式为Na₁₊ₓZr₂SiₓP₃₋ₓO₁₂，0<x<3。广义来说，它也指Na₁₊ₓZr₂SiₓP₃₋ₓO₁₂中Na、Zr、Si等被其他等价元素取代的类似化合物。
NASICON型固态电解质的结构式为LiM₂(XO₄)₃（M=Ge,Ti,Zr；X=S,P,As,Mo）。它的骨架由 [MO₆] 八面体和 [PO₄] 四面体通过共顶点连接而成，形成了刚性且尺寸可调的三维通道。锂离子就在这些通道里跳跃迁移，活化能较低。
代表材料：LATP（Li₁₊ₓTi₂₋ₓAlₓ(PO₄)₃）
LATP被认为是目前最接近大规模商业化的氧化物电解质。通过铝（Al）部分取代钛（Ti），室温电导率可达约1×10⁻³ S/cm。研究团队进一步用钪（Sc）替代Al——因为Sc³⁺的离子半径比 Al³⁺更接近Ti⁴⁺，能更有效地撑宽离子迁移的“瓶颈”，电导率提升至1.4×10⁻³ S/cm。

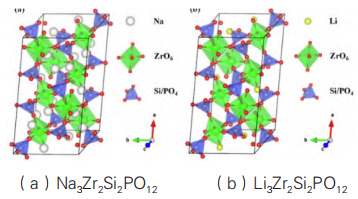

更前沿的突破来自“离子交换法”——用锂离子置换NASICON骨架中的钠离子，得到新型LZSP（Li₂Zr₂Si₂PO₁₂），室温电导率高达3.59×10⁻³ S/cm，是目前氧化物中离子电导率最高的材料体系。
局限：LATP与锂金属负极接触时，Ti⁴⁺会被还原成Ti³⁺，导致界面劣化。因此，实际应用中常需搭配保护层或用于正极侧。
2.3 钙钛矿型固态电解质（适合复合体系）

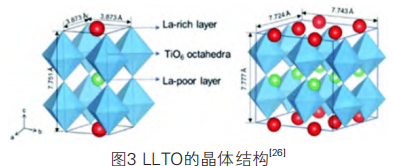

钙钛矿型固态电解质的通式为ABO₃（A=Ca,Sr或La；B=Al,Ti），通过A位掺杂形成Li₃ₓLa(₂/3₋ₓ)M(1/3₋₂ₓ)TiO₃ (0<x<1.6)（LLTO）。锂离子主要在贫La层通过A位空位迁移，呈现二维特性。
代表材料：LLTO（Li₃ₓLa(₂/3₋ₓ)TiO₃）
性能：本征体相电导率较高（可达10⁻³ S/cm量级），但晶界电阻大，总电导率约10⁻⁵ S/cm。
局限：烧结温度高（1400K），低压下Ti易还原，不适合独立作为电解质，更适合作为复合电解质功能组分。
2.4 反钙钛矿型固态电解质（前沿探索方向）

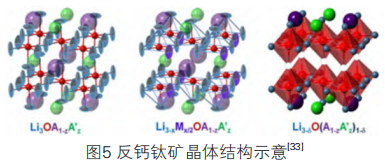

反钙钛矿型固态电解质结构与钙钛矿型相反，形成富锂框架。室温电导率可通过卤素取代或掺杂提升至10⁻² S/cm量级，活化能低（0.17-0.3 eV），离子传输以间隙或空位机制为主。
代表材料：Li₃OX（X=Cl, Br, I等）
局限：结构稳定性是硬伤——框架容易变形或坍塌，离子迁移的持续性和可逆性不佳，导致电化学性能波动大。目前，反钙钛矿更多停留在机理探索和新材料设计阶段，距离实际应用还有不少距离。
2.5 总结：哪条路最有希望？
石榴石型和NASICON型是目前最有希望支撑全固态电池量产的氧化物体系。特别是石榴石型LLZO和NASICON型LATP等材料，其室温离子电导率已经突破10⁻⁴S/cm，接近实用化门槛，为构建高安全、高能量密度的全固态锂金属电池奠定了材料基础。
钙钛矿型将更多以“辅助角色”出现在复合电解质中，反钙钛矿则代表着下一代材料的探索方向。
三、性能提升策略与产业化展望
当前，以氧化物为核心的固液混合/半固态电池已成功实现规模化应用，打通了从实验室走向市场的“第一公里”。然而，该技术走向大规模商业化仍面临一系列深刻挑战：
固-固界面接触：最核心瓶颈为氧化物电解质刚性的固-固界面接触问题，其与电极之间点对点的物理接触导致巨大的界面阻抗，严重制约了电池的倍率性能和寿命；
高温烧结成本：高品质氧化物电解质片的烧结通常需要高温过程，导致能耗高、成本控制难，且难以与主流电极加工工艺兼容；
供应链安全：关键原材料的全球供应链脆弱性及地质分布不均，也为未来产业链安全埋下了潜在隐患。
目前，氧化物固态电解质的改性方向主要包括提升离子电导率、增强化学稳定性、改善界面问题、提升低温性能等，可以从以下方面开展：
可以采用固相合成和球磨工艺，根据需要制备纳米、亚微米、微米尺寸的石榴石型、NASICON型固态电解质粉体。
通过固相合成和热压烧结等方法制备成陶瓷片，提高致密度，致密度达到94%后，锂离子的电导率可提高至10⁻⁴～10⁻³S/cm。
开发新型氧化物电解质，如通过离子交换、离子取代等方法使溶剂化的锂离子全部参与充放电的离子传导，也是提高固态电池性能的方向之一。
从单一组分发展为复合/混合体系，即利用各组分优势实现性能最大化。
四：产业化加速：东风固态电池下半年量产装车
6月，东风汽车正式官宣，今年下半年，东风新一代固态电池将迎来量产装车，能量密度达350Wh/kg，配套车型纯电续航突破1000公里。
该电池采用氧化物-聚合物复合技术路线，这是业内公认最快实现量产落地的方案。此前搭载该电池的试验车已在漠河完成极寒测试，-30℃环境下电量保持率超74%，并经受住170℃高温烘烤安全验证。
从材料到整包，东风实现100%自主攻关，并牵头成立湖北省固态电池产业技术创新联合体，汇聚多方力量，助推技术迭代与产业落地。
同时，东风汽车研发团队已经开始全力攻关快充型固态电池和更高能量密度的电池技术，计划于2027年装车下一代高比能电池。氧化物固态电解质的产业化图景，正从理论走向现实。
参考文献：
黄毅,张薇,金玲,等.固态电池用氧化物固态电解质技术研究进展[J].汽车科技,2026,(1):2-10.
